在线浊度传感器

在线浊度传感器

【产品简介】在线浊度传感器又称在线浊度仪、在线式浊度分析仪,在线浊度传感器采用散射光光度计检测技术,比常规浊度抗外界光干扰能力更强,确保高精度的浊度和悬浮物测量。

产品型号:FT-S9

产品品牌:风途

产品详情

一.在线浊度传感器工作原理

在线浊度传感器又称在线浊度仪、在线式浊度分析仪,在线浊度传感器采用散射光光度计检测技术,比常规浊度抗外界光干扰能力更强,确保高精度的浊度和悬浮物测量。在线浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法,线性处理采集值,并经过温度补偿算法,输出浊度值。


二.在线浊度传感器技术参数

测量原理 散射光法
量程范围 默认0~3000NTU,0~40NTU;0~1000NTU;可定制
分辩率 0.1NTU
精度 ±1%,±0.3℃
温度补偿 自动温度补偿
输出方式 RS-485(Modbus/RTU)
存储温度 -5-+65℃
工作环境 0~50℃ , ≤0.2MPa
安装方式 浸入式安装,3/4NPT安装螺纹
线缆长度 5m
功耗 0.2W,12V供电
供电 DC:12V-24V
防护等级 IP68
校准方式 两点校准
外壳材质 ABS


三.在线浊度传感器尺寸/安装

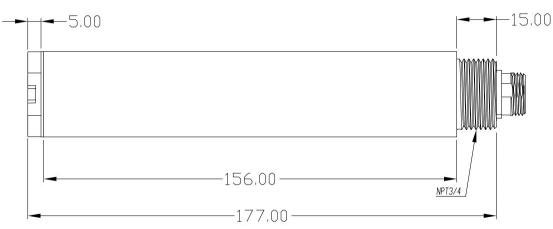

1.在线浊度传感器尺寸图

在线浊度传感器尺寸图

2.在线浊度传感器接线图

线缆为5芯屏蔽线:

红色线—电源线黑色线—地线绿色线—485A白色线—485B

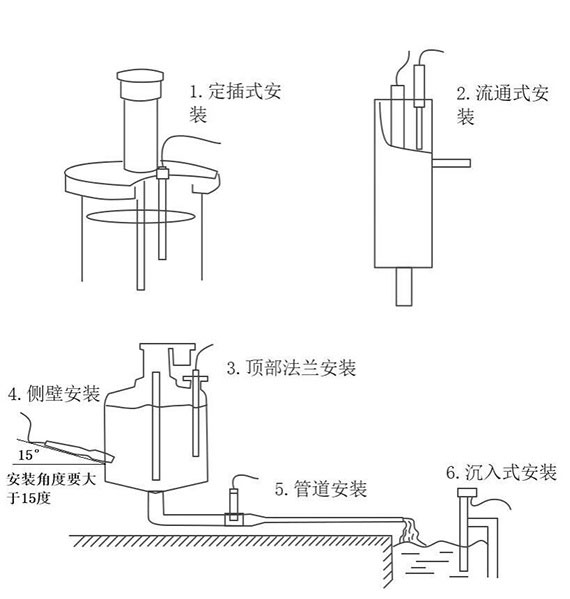

3.在线浊度传感器安装

在线浊度传感器安装

注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁,下方10CM


四.在线浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂,进行清洗。

注意:

避免强烈震动损环前面透光玻璃,切勿用硬制品刮擦。


五.在线浊度传感器用户校准

传感器出厂的时候已进行了严密的校准,一般不需要用户校准,如果进行了用户校准,想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中,溶液使用蒸馏水或者纯净水,保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中,溶液使用已知浊度的溶液(浊度值要大于20%量程),保证传感器的测试口左右5CM之内不会碰到容器壁,下方10CM,待30秒钟数值稳定后,按照通信指令进行斜率校准。
