数字波高仪

一、数字波高仪产品简介

数字波高仪又称电容式智能波高仪，数字波高仪是一款高精度和高可靠性的波高测量仪器，将测压敏感元件、测试电路集为一体，直接输出数字信号，在PC端显示并保存测量数据。数字波高仪采用低功耗微处理器、24bit高精度AD转换器和长距离通信技术配备电容式波高传感器,具有线性好、功耗低、量精度高、传输距离远、性能稳定、抗干扰能力强。传感器采用一体式结构，安装简单方便，USB接口，直接从USB口取电，无需外接电源，和数据采集设备，安装灵活方便。主要用于测量自由流体波浪，水位高度等。可采用独立工作模式（最高采样率为1000Hz）,也可通过RS485组网使用，组网模式最多可同时采集128个测点。运行传感器采集软件，即可在计算机上实时显示、保存波形数据。计算机软件显示、监测和存储测量过程曲线，数据文件支持TXT格式和EXCELL文件格式输出。

二、数字波高仪产品特点

数字化：数字量输出，无需其它采集设备，接上计算机即显示波高时间曲线。

智能化：即插即用。通电后传感器自诊断、自连接，参数自动加载。

高精度：直接数字量输出，无信号传输损失，无信号采集误差，24位A/D转换器，系统常规精度为0.3%，超高精度可达0.15%。

网络化：通用485工业总线，方便地组成网络化的压力测量系统。

三、数字波高仪技术指标

测量范围：标配0～0.5米（0～2米范围内可选可定制）

精度：±0.1%•FS@常温

分辨率：0.1mm

采样频率：1000Hz～0.1Hz 多档可选

响应时间：≤5ms

数据接口：RS485、USB、4 芯航插（可选）

长期稳定性：≤±0.1%•FS /年

≤±0.1%•FS /年

温度漂移：<±0.03%•FS/℃

电源：4～9V DC ，工作电流<80mA

工作温度：0～55℃

存贮温度：-50℃～+65℃

便捷模式：

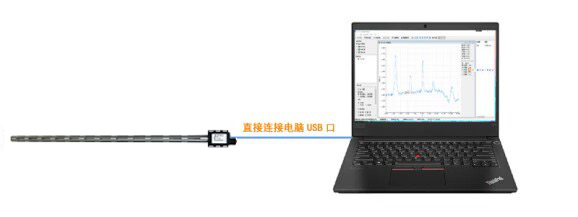

每只传感器占用一个USB接口，多只传感器可配合USB扩展器使用，每台计算机可接6只传感器，这种模式的优点就是采样速率可达1000Hz，每只传感器的采样率可独立设置。

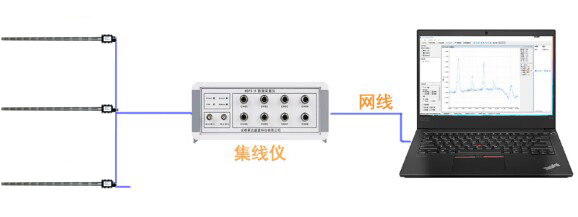

组网模式：多只传感器挂接在一根RS485总线上，只占用一个USB接口，这种工作模式的优点是USB端口资源占用少，监测点多，但采样速率随着传感器的数量增多而减小，128只传感器组网模式下最快

传感器系统采集软件适用与Windows XP SP2、

Windows 7/10操作系统，占用系统资源少，操作简单，集实时显示传感器测量波形，数据保存、波形数据回放、数据分析等功能于一体。数据文件支持TXT文本格式、EXCELL2003格式文件输出。
