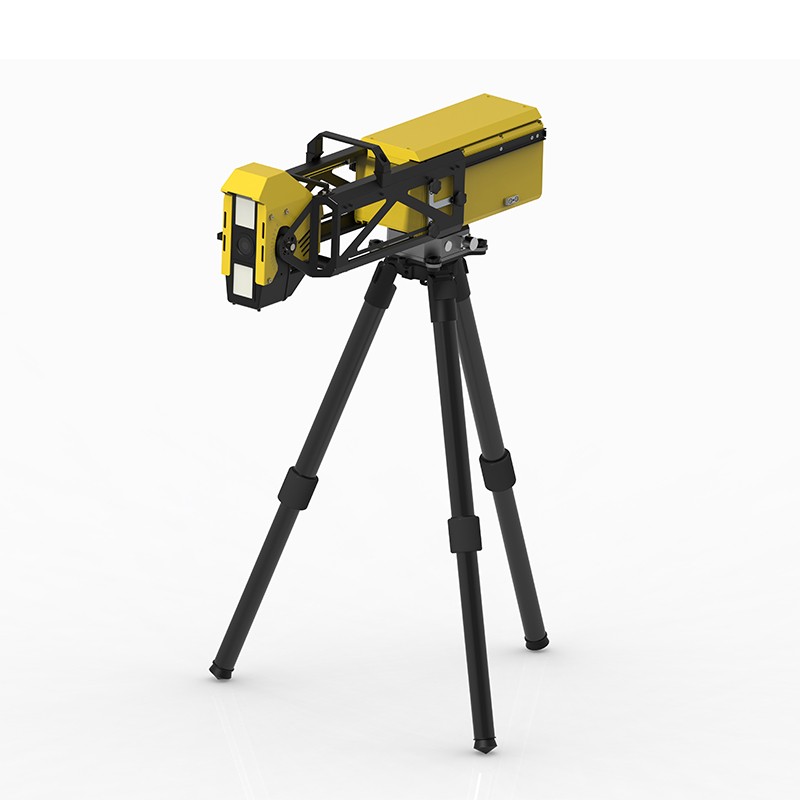

边坡沉降监测雷达采用弧形合成孔径技术实现0.1mm级形变探测

边坡沉降监测设备基于弧形合成孔径雷达体制与相位差分干涉测量技术，最远探测距离5000m，形变精度≤0.1mm，覆盖范围360°×35°。整机重量小于10kg，收纳尺寸小于0.5m，可单人携行，适用于矿山、大坝、山体等场景的应急监测与预警。

边坡沉降监测是预防滑坡、崩塌等地质灾害的关键技术手段，在矿山开采、水利工程、交通基础设施建设及地质灾害防治等领域具有重要应用价值。传统的边坡监测方法主要依赖全站仪、水准仪、测斜管等接触式设备，需要预先在边坡表面或内部埋设监测点，存在布设周期长、覆盖范围有限、无法实现面状连续监测等问题。基于弧形合成孔径雷达体制的边坡沉降监测设备，通过非接触式遥感测量方式有效解决了上述技术瓶颈。

该设备的核心技术为弧形合成孔径雷达体制与相位差分干涉测量技术。设备向边坡表面发射雷达波束，接收反射回波信号，通过分析不同时刻回波信号的相位差异，计算出边坡表面各点的微小形变位移。该技术可实现对观测场景的全方位远距离扫描，提取地表微小形变位移信息。设备采用圆弧成像和连续波雷达体制，无角度和距离盲区，可对360°全角度进行监测。

在性能指标方面，该设备最远探测距离≥5000m，形变精度≤0.1mm（所有方位角上），覆盖范围≥360°×35°。距离分辨率≤0.3m，方位分辨率≤8mrad，采集周期0.5至4min可调。雷达功耗≤45W，工作温度-40℃至55℃（可选配），防护等级≥IP65。这些性能参数使其能够在大范围、远距离条件下对边坡表面实施亚毫米级精度的形变监测。

该设备采用边缘计算架构，信息处理、定位定向、无线通信等功能全部内置于机身内完成。整机重量小于10kg，支持三脚架架设，收纳状态最长尺寸≤0.5m，包装箱最长尺寸≤0.7m。可单人手提携行，可随航班高铁托运。设备支持电控俯仰调节角度±40°（可选配，默认手动调节）。微波穿透性强，具备全天时全天候监测能力，不受雨雪雾、粉尘、火光等影响。

在实际应用方面，该设备适用于中小露天矿山边帮长期监测、矿山滑塌临时监测、地灾隐患点长期监测、尾矿库坝长期监测以及建筑物垮塌监测、水利大坝溃坝监测等场景。自适应大气扰动补偿算法可消除长时间监测的扰动影响，无需在被测场景布设参考点。监测数据通过4G无线或有线通信方式实时传输至预警平台，软件支持形变/速率分级热力图显示、4级自动判断预警、声光和短信报警。该设备可快速响应应急救援需求，伴随队伍进入灾害现场并迅速展开监测工作，有效消除次生灾害对救援人员和装备的安全威胁。
